Je suis en train de me renseigner pour me faire / m’acheter / assembler une borne d’arcade.
Je souhaite intégrer dans ma future borne un mini pc pour pouvoir jouer à des jeux de plateforme/beat them all/shoot’em up… sur Steam par exemple.
Je vais intégrer des touches de flipper sur le coté.
Il y a quelques système tous plus ou moins basé sur EmulationStation et Retroarch (Retrobat, Recalbox (fr), batocera… ) Vu que ce sera installé sur un windows allégé pour Steam, je vais utiliser RETROBAT : https://www.retrobat.org/accueil-fr/
Je vais utiliser les modèles de joysticks Sanwa…
Concernant les bornes, certains le font en full DIY à partir de plans en bois en sur mesure selon leur besoin. Il y a aussi des bornes toutes faites comme la borne NeoGeo qui est sorti l’année dernière.
Il y a aussi ce qu’on appelle les bartops, ces demi bornes sans socle qu’on peut transporter partout.
N’hésitez pas à partager vos projets dans ce sujet ^^
2 x Joystick Sanwa JLX-TP-8YT Poignée: Noire Type de tige: Long (panel bois)
Boutons Sanwa OBSF - diam 30mm - Cosses 2.8mm :
4 x Sanwa OBSF 30mm - Orange
4 x Sanwa OBSF 30mm - Jaune
4 x Sanwa OBSF 30mm - Bleu
4 x Sanwa OBSF 30mm - Noir : 2 pour les crédits, 2 pour lancer la partie
2 x Sanwa OBSF 30mm - Gris foncé : boutons Flipper sur le côté ( ptet 4 à terme )
Le trou central de base sur la borne sera donc utilisé pour un port Spinner et je percerais 2 trous supplémentaires à gauche et à droite de ce trou pour les boutons Crédit de chaque joueur.
Chez Amazon :
2 x Carte controller encoder pour les joysticks et les boutons : USB Joystick compatible Sanwa Joystick avec cable 5 broches, avec cables cosses 2.8mm pour les boutons et avec cable usb pour le relier au pc/raspberry pi Amazon.fr
On peut opter pour deux types de carte différents car il y souvent des conflits car les deux cartes sont reconnus identiques par le système. Pour éviter cela, il suffit d’investir dans un hub usb sur lequel on branchera une carte et de brancher l’autre carte directement sur la carte mère du PC. L’ordre d’adressage des ports usbs sont ainsi toujours le même et le risque de conflit inexistant.
2 rallonges USB avec jack pour y brancher d’éventuels Lightgun et un casque audio, qui seront placées sur chaque côté de la borne à côté des boutons flippers https://fr.aliexpress.com/item/1005005369805222.html
1 Vinyle de bois sombre texturé style vinyle de sol, ou autre, le but étant que ce soit échangable si besoin, donc ptet avec une surface aimanté ou des aimants aux bons endroits correspondants aux vis sur les côtés de la borne https://www.amazon.fr/dp/B07YSVJ9RT (2 exemplaires)

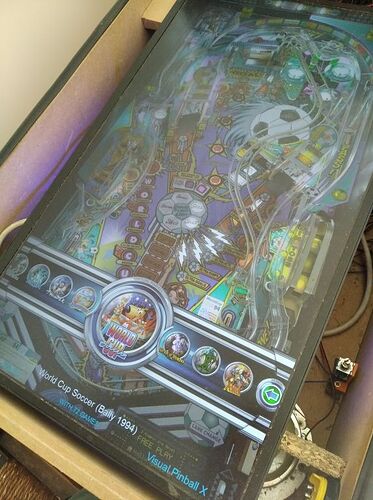

j’ai un pincab (flipper virtuel), un bartel (borne d’arcade 1 joueur dans un minitel) et un bartop 2 joueurs (pi 4 et batocera). On peut même utiliser le flipper pour jouer aux jeux Mame (des vraies bornes d’arcade) verticaux !
que veux-tu savoir, le sujet est très, très vaste ?
j’ai fabriqué avec mes petites mains toutes les machines (avec plus ou moins de réussite, certes)
Je peux poster les plans de tout cela si vous voulez (je le ferai en soirée)… mais ça dépend de plein de trucs, il vaut mieux adapter ou refaire (à moins d’avoir le même matériel que moi, ce qui est possible).
bouton et joystick Sanwa (attention à bien prendre les 2, les vendeurs chinois jouent sur les mots bien souvent et uniquement le joystick est de marque).
Concernant les pincab, ce forum est très bien fourni : pincabpassion.net
Yep tout à fait pour les Sanwa, le joystick et les boutons je les prends sur smallcab qui fait référence et surtout qui a de supers prix pour la qualité. La carte controller des joysticks par contre je l’ai prise sur Amazon.
j’avoue avoir pris 80% sur aliexpress…

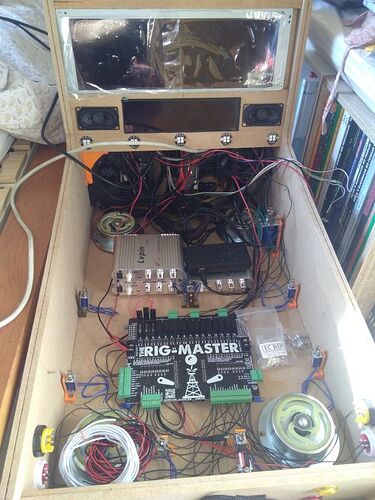

le reste vient de https://shop.arnoz.com/ pour les cartes sur le pincab (contrôleur général et lumières) et pincab.eu pour les boutons creux des batteurs sur le pincab

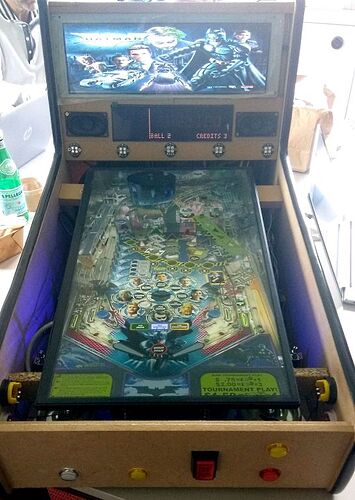

les boutons volume (+/-), mode nuit (qui bloque les solénoïdes [qui claquent quand la bille tape quelque part ou rebondit sur les bumpers] et baisse sévèrement la musique) et déport usb/RJ/alimentation
et le devant, pilotage du pincab (ajout de sous, start de la partie, lancement de la bille [pas de tire bille réel, j’ai testé et bizarrement pas accroché], extra-ball et exit)
rapport à la question initiale… il faut voir ce que tu souhaites faire avec la borne d’arcade.
Combien de joueurs ? Pour quel encombrement ? Quelles machines souhaites-tu émuler (des vieux trucs, lancer un Steam et faire des jeux de combats récents) ?
Cela donnera une idée pour t’aiguiller correctement !
Mais dans tous les cas, prévoir du temps
Et avoir accès à des outils de bonne qualité pour faire du travail correct (une CNC est un grand, grand plus)
PS, et pour la petite histoire, j’ai même interfacé les badges du bureau sur le pincab pour que cela gère les crédits des personnes
Manque les autocollants déco et surtout je galère à configurer bouton et joystick avec un encodeur ipacmini 2 j
Le tout sur batocera
Si besoin j’ai les plans et la liste du matos
Alors a une époque (pres de 15 ans) je trainais beaucoup sur neo Arcadia… J’en étais arrivé à la conclusion que je voulais une astro city.
Concernant le côté mamecab ou pas. Là aussi. L’émulation avait été écartée. Tout simplement car ayant déjà un pc avec les emulateurs qui allaient bien relié à une TV cathodique, la variété était assurée.
Le côté borne reposait finalement plutôt sur une envie de « vrai » style une mvs avec quelques jeux switchables (un métal slug, un jeu type League bowling ou windjammer, un (ou 2) vs fighting et un puzzle . Ou du Cps2 avec quelques jeux.
Au final, la place et le temps (je ne joue plus depuis grosso modo) plus que l’argent ont eu raison de cela.
J’y ai repensé il y a peu avec un client et j’ai découvert en local ça
La solution clé en main est je pense indispensables aujourd’hui. Je suis plus à jour pour bidouiller de l’émulateur. Je n’aurais jamais le résultat escompté avec du DIY (la borne c’est une expérience physique : panel, couleurs…son, forme) et mon rêve de l’époque serait hors de prix aujourd’hui et surtout avec de vrai contraintes de vieillissements.
Du coup une solution clé en main mais…testable. c’est top.
(Dommage qu’il n’y ait pas de borne cocktails…. )
Plusieurs revendeurs/fabricants de ce type ont fleuris (ils se connaissent tous). Ils ont de l’import. Ils retapent. Mais sans les solliciter en direct dur d’avoir tel ou tel modèle. Du coup prend ptet contact avec un acteur local. Tu pourras déjà te projeter
Borne 2 joueurs avec un petit encombrement, à l’ancienne, un écran 4/3 pour avoir un rendu comme à l’époque, une borne haute (pas un bartop) mais pas trop grande.
J’ai vu quelques fabriquants sur internet dont un espagnol qui me tente bien pour la struture bois. J’avoue je n’ai pas vraiement envie de me prendre la tête avec la découpe, et utiliser une CNC c’est trop pour moi ^^. Je suis plutot la génération IKEA ( donc oui une forme de DIY limité )
Le site c’est omniretro propose une borne premium noire qui fait 155cm de haut, ce qui me suffirait et une bonne hauteur pour les enfants :
Perso je vais utiliser mon PI3 pour le moment, sur lequel j’ai déja mis Recalbox mais à terme comme je le disais je prendrais je pense un mini pc car mes vieux pcs sont trop vieux pour faire marcher les jeux steams d’arcade ou de plateforme que je souhaite. ( je parle de pcs windows 7 vraiment pas très robustes ).
Avec ton pincaf @tijof j’avoue t’as fait un truc de dingue ^^
J’avoue j’ai été sur ces sites type [JDF Arcade](https://www.jdfarcade.com/, Reborn Arcade ou https://www.ma-borne-arcade.fr/
Mais ce sont des prix de dinguos et pour ce prix la je prefere nettement mettre la main à la pate et faire des trucs qui me bottent bien et qu’il n’y a pas.
Par exemple, mon grand projet serait de mettre des Marquee personnalisés sur ma borne (les marquees sont les enseignes lumineuses en haut de la borne qui indique le nom du jeu) et je voudrais y mettre une enseigne dynamique, un écran long qui pourra afficher la machine ou le jeu qui est en train d’être joué.
Et un jour sur je tombé sur https://pixelcade.org/
Ok ça existe mais ça coute un bras.
Puis je suis tombé sur : [SOFT] dynquee: dynamic marquee for Recalbox | Recalbox Forum
Des marquees dynamiques directement gérés par Recalbox.
Excellent. Le gars précise même l’écran et donc je suis parti à la pêche et j’ai trouvé le fabriquant avec qui je communique en ce moment sur alibaba.
Et la je me suis dit « merde », je vais finir par vraiment la faire ^^
Niveau écran. Tu pars sur un moniteur pc VGA ? Ou TV cathodique ?
Perso je jouais sur des grands VGA au départ. (parfait pour le shoot vertical) mais a l’usage la TV était plus pratique. (Multi)
Du coup soit tu as du S-Vidéo/péritel (et la qualité peut être plus qu’aleatoire soit tu as un adaptateur VGA vers s vidéo (et la aussi ça peut être variable)
Perso avec mes nouveaux pc sans prises S-Vidéo j’ai trouvé une bonne référence d’adaptateur VGA vers svideos (marque kanaan)
Ça peut être un vrai coût (et un vrai poids) pas dit que beaucoup de bornes en kit puisses supporter cela.
merci pour le « truc de dingue » ^^
mais vraiment ce n’est vraiment pas si complexe, il faut juste du temps et un peu de débrouille… Mais je suis tout content du résultat !
Je peux filer les plans, liste de matériel (lien et tout ce qui va bien) et configurations des softs si des gens le veulent. Autant que ça serve !
Pour la borne, déjà avec un Pi3, il y a de quoi faire… Ensuite, et vu que tu pars sur une borne taille « réelle », il est très, très simple de faire rentrer un vrai PC tour dedans (quelques support en mousse sous la carte mère [isolation électrique et anti vibration], un support pour la carte graphique imprimée en 3d, un support pour le disque, tout cela visser sur une planche). Ensuite, tu as Télécharger RETROBAT V5 qui est vraiment pas mal si tu as un Windows, ou sinon un batocera/retroarch/whatever fera très bien le job si tu n’as pas envie d’un Windows. Un PC de jeu d’il y a 4-5 ans, ça se trouve à vraiment pas cher en occasion
Pour la partie découpe du bois… un menuisier du coin peut te faire les découpes si tu lui donnes les plans avec les côtes, ça ne coûte pas forcément trop cher !
Mais attention avec ce genre de jeux… il faut un support pour poser les verres, 2 car 2 joueurs
Et prévoir un endroit pour faire dormir les copains/copines qui resteront bien tard pour jouer alors que « ouais, j’aime pas trop… Bon, juste une partie pour tester. », et on les retrouve 3 heures plus tard en train de tout faire pour exploser notre meilleur score
)
. )
